چگونه می توانم موتور پله ای با گشتاور بالا مناسب را برای برنامه خود انتخاب کنم؟
انتخاب موتور پله ای با گشتاور بالا بهینه یک تصمیم مهندسی حیاتی است که به طور مستقیم بر عملکرد، قابلیت اطمینان و مقرون به صرفه بودن یک برنامه کاربردی تأثیر می گذارد. بر خلاف قطعات استاندارد خارج از قفسه، این موتورها راه حل یکسانی نیستند. این فرآیند مستلزم بررسی دقیق ویژگی های موتور و درک عمیق خواسته های برنامه است.
قبل از پرداختن به معیارهای انتخاب، درک آنچه که یک موتور پله ای با گشتاور بالا را متمایز می کند، ضروری است. اساساً، یک موتور پلهای، پالسهای الکترونیکی را به حرکات شفت مکانیکی دقیق تبدیل میکند. نام "گشتاور بالا" به موتورهایی اشاره دارد که برای ارائه نیروی چرخشی بسیار بالاتر در سرعت های پایین در مقایسه با همتایان استاندارد خود طراحی شده اند. این امر آنها را در کاربردهایی که نیروی نگهدارنده بالا یا توانایی جابجایی دقیق بارهای سنگین مورد نیاز است ضروری می کند. گشتاور خروجی در درجه اول تابعی از اندازه فیزیکی موتور، طراحی مغناطیسی داخلی و جریانی است که توسط درایور آن تامین می شود. این رابطه بین طراحی فیزیکی و ورودی الکتریکی سنگ بنای انتخاب موتور مناسب است. تامینکنندهای که سفارشیسازی را ارائه میکند، میداند که دستیابی به تعادل مناسب بسیار مهم است، زیرا هر مدلی را میتوان برای نیازهای مشتری خاص طراحی کرد و اطمینان حاصل کرد که هر جزء با مشخصات دقیق طراحی شده است.
چارچوب گام به گام برای انتخاب
فرآیند انتخاب را می توان به ارزیابی سیستماتیک نیازهای برنامه شما در برابر قابلیت های موتور تقسیم کرد.
1. الزامات مکانیکی برنامه خود را تعریف کنید
اولین و حیاتی ترین گام این است که نیازهای مکانیکی سیستم خود را تعیین کنید. این شامل محاسبه بار، سرعت و دقت مورد نیاز است.
گشتاور مورد نیاز: این مهم ترین عامل است. شما باید هر دو را تعیین کنید نگه داشتن گشتاور ، که گشتاوری است که موتور می تواند در حالت ساکن و پرانرژی اعمال کند و گشتاور دینامیکی برای شتاب دادن و جابجایی بار مورد نیاز است. گشتاور دینامیکی باید برای غلبه بر اینرسی بار و هرگونه اصطکاک موجود در سیستم کافی باشد. دست کم گرفتن گشتاور یکی از دلایل رایج خرابی موتور است که منجر به از دست رفتن مراحل، توقف و تولید گرمای بیش از حد می شود. همیشه عاقلانه است که یک حاشیه ایمنی، معمولاً 20 تا 30 درصد، بالاتر از حداکثر گشتاور مورد نیاز محاسبه شده شما، در نظر گرفته شود. این کارکرد قابل اعتماد را در شرایط متغیر تضمین می کند و عمر عملیاتی موتور را افزایش می دهد.
سرعت مورد نیاز: محدوده سرعت عملیاتی برنامه شما حیاتی است زیرا گشتاور خروجی موتور با سرعت آن رابطه معکوس دارد. با افزایش سرعت چرخش، گشتاور موجود کاهش می یابد، رابطه ای که به صورت گرافیکی با a نشان داده می شود منحنی گشتاور-سرعت . برنامهای که به گشتاور بالا در سرعتهای بالا نیاز دارد، به موتور بزرگتر و قدرتمندتر یا کلاً فناوری متفاوتی نیاز دارد. شما باید حداکثر سرعتی را که برنامه شما باید با آن کار کند مشخص کنید و بررسی کنید که موتور می تواند گشتاور لازم را در آن سرعت از منحنی گشتاور-سرعت خود تامین کند.
وضوح و دقت: وضوح موقعیتی مورد نیاز بر انتخاب زاویه گام تأثیر می گذارد. موتورهای استاندارد دارای زاویه گام 1.8 درجه (200 گام در هر دور) هستند، در حالی که مدل های با وضوح بالا 0.9 درجه (400 گام در هر دور) ارائه می دهند. برای کاربردهایی که نیاز به حرکت بسیار نرم و موقعیت یابی دقیق دارند، میکرواستپینگ از درایورها می توان برای تقسیم الکترونیکی این مراحل اولیه استفاده کرد، اما توجه به این نکته مهم است که میکرواستپینگ می تواند گشتاور موجود را اندکی کاهش دهد. دقت مورد نیاز سطح کنترل لازم و نوع فناوری درایور را تعیین می کند.
2. تعیین محدودیت های فیزیکی و محیطی
موتور باید از نظر فیزیکی با طراحی شما مطابقت داشته باشد و در محیط کار خود زنده بماند.

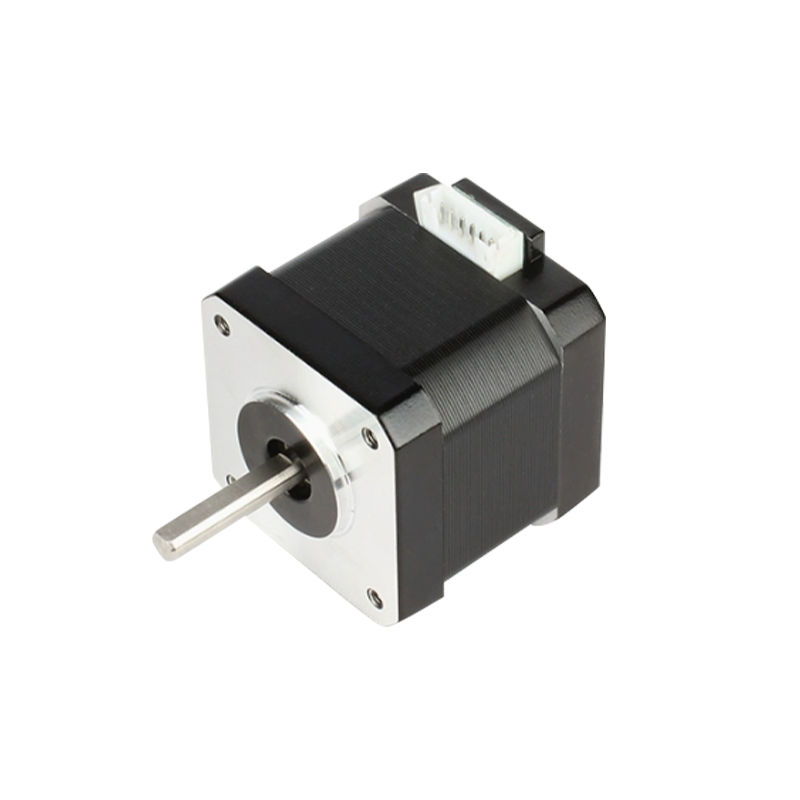

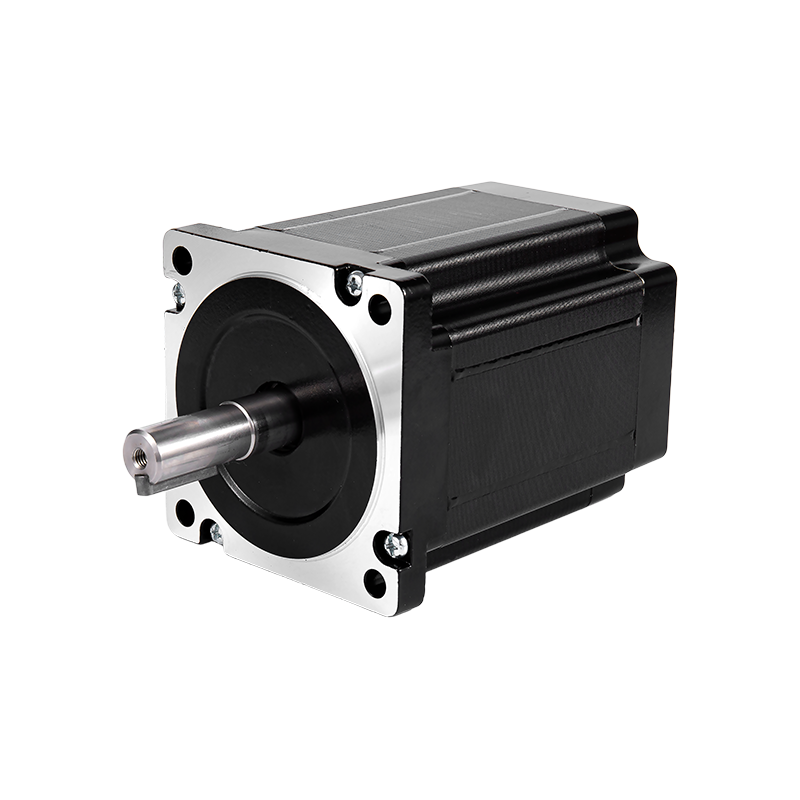

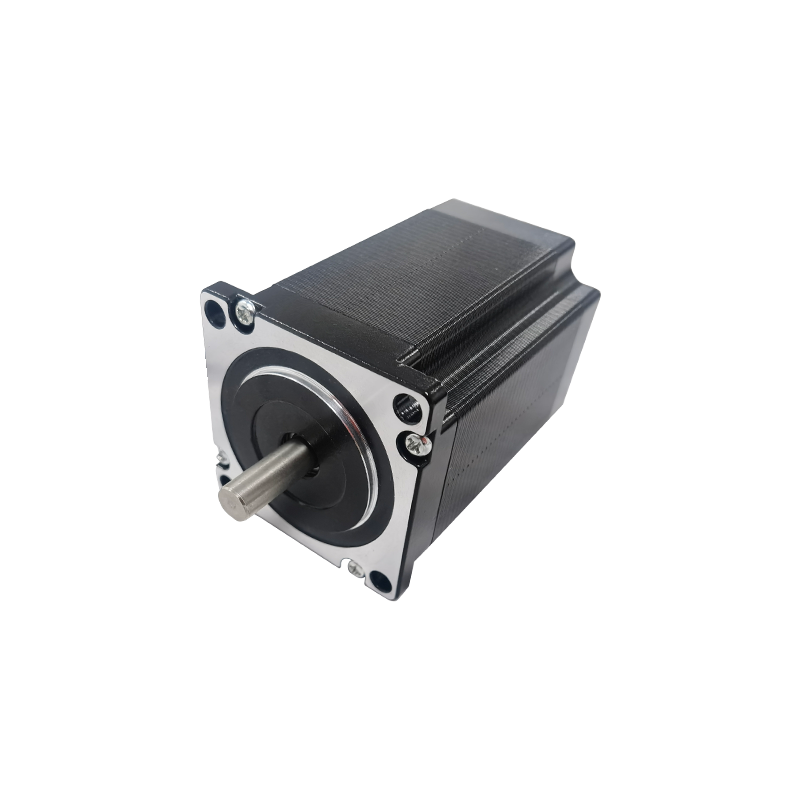

اندازه و نصب (اندازه قاب NEMA): ابعاد فیزیکی موتور اغلب توسط استاندارد می شود اندازه قاب NEMA (مانند NEMA 17، NEMA 23، یا NEMA 34). اندازه فریم بزرگتر به طور کلی امکان خروجی گشتاور بالاتر را فراهم می کند. شما باید اندازه قاب را انتخاب کنید که متناسب با طراحی مکانیکی شما باشد و رابط نصب لازم را فراهم کند. علاوه بر این، وزن موتور می تواند در برنامه های قابل حمل یا حرکت عمودی نگران کننده باشد.
شرایط محیطی: محیط عملیاتی به شدت بر انتخاب موتور و طول عمر تأثیر می گذارد. عواملی مانند دمای محیط، وجود آلاینده ها، رطوبت و ارتعاشات را در نظر بگیرید. موتورهای استاندارد برای محیط های خوش خیم مناسب هستند، اما کاربردها در امکانات پزشکی یا امکانات آزمایشگاهی ممکن است به اجزای سازگار با اتاق تمیز نیاز داشته باشد. محیطهای سخت، مانند محیطهای موجود در ماشینهای خودرو یا محیطهای صنعتی در فضای باز، نیاز به موتورهایی با ویژگیهای خاص دارد. رتبه بندی حفاظت از نفوذ (IP) برای محافظت در برابر گرد و غبار و رطوبت. دمای بالای محیط ممکن است به موتوری با عایق درجه حرارت بالاتر یا خنک کننده اجباری برای جلوگیری از مغناطیس زدایی آهنرباهای داخلی نیاز داشته باشد.
3. اجزای الکتریکی مناسب را انتخاب کنید
استپر موتور به صورت مجزا عمل نمی کند. بخشی از یک سیستم است. انتخاب درایور و منبع تغذیه برای دستیابی به عملکرد مطلوب ضروری است.
انتخاب راننده: درایور کنترل کننده الکترونیکی است که سیگنال های پالس را از یک شاخص یا کنترل کننده حرکت به جریان ارسال شده به سیم پیچ موتور تبدیل می کند. درجه بندی جریان راننده باید با جریان فاز موتور مطابقت داشته باشد یا بیشتر از آن باشد. انتخاب درایوری که پشتیبانی می کند میکرواستپینگ می تواند به طور قابل توجهی صافی حرکت را بهبود بخشد و نویز شنیداری را کاهش دهد. علاوه بر این، درایورهای مدرن اغلب از الگوریتمهای پیشرفته برای به حداقل رساندن رزونانس و بهینهسازی گشتاور خروجی در محدوده سرعت استفاده میکنند. هم افزایی بین موتور و راننده آنقدر حیاتی است که یک همکاری نزدیک با تامین کننده شما می تواند منجر به یک راه حل کامل شود که نوآوری را با عملکرد عملی ترکیب می کند.
نیازهای منبع تغذیه: منبع تغذیه باید ولتاژ و جریانی را فراهم کند که بتواند موتور را در سطح عملکرد مورد نیاز خود به حرکت درآورد. یک قانون کلی این است که ولتاژ تغذیه بالاتر به موتور اجازه می دهد تا بدون از دست دادن شدید گشتاور به سرعت های بالاتری دست یابد. منبع تغذیه باید به گونهای باشد که جریان مورد نیاز برای سیمپیچهای موتور را بهویژه در شرایط اوج بار ارائه کند. منبع تغذیه کم حجم منجر به مشکلات عملکرد و خرابی احتمالی می شود.
4. بهینه سازی عملکرد و تضمین کیفیت را در نظر بگیرید
فراتر از مشخصات اولیه، عوامل متعددی در موفقیت بلندمدت یک ادغام نقش دارند.
اهمیت کنترل کیفیت: قابلیت اطمینان یک سیستم حرکتی به ثبات و دوام اجزای آن بستگی دارد. قوی سیستم QC برای اطمینان از کیفیت خوب و پایدار غیر قابل مذاکره است. این بدان معنی است که هر موتور باید به طور یکسان با مشخصات خود عمل کند، دسته به دسته. ناهماهنگی در تولید می تواند منجر به خرابی میدان، خرابی و افزایش هزینه شود. هنگام ارزیابی تامین کنندگان، تعهد آنها به تضمین کیفیت باید در نظر اولیه باشد.
ارزش تامین کننده جامع: تامین منابع از چندین فروشنده می تواند مشکلات سازگاری و پیچیدگی لجستیکی را معرفی کند. مزیت قابل توجهی در کار با تأمینکنندهای وجود دارد که مجموعهای کامل از محصولات را ارائه میدهد و تجربه خرید «یک مرحلهای» را ممکن میسازد. این امر به ویژه زمانی صادق است که یک پروژه شامل قابلیتهای تولید مکمل باشد، مانند محفظههای سفارشی از طریق ریخته گری قالبی یا specialized دسته سیم . داشتن یک نقطه تماس واحد برای یک مونتاژ کامل مکاترونیک، زنجیره تامین را ساده می کند و یکپارچگی بهتر بین قطعات را تضمین می کند.
خلاصه پارامترهای انتخاب کلید
جدول زیر عوامل اولیه ای را که در طول فرآیند انتخاب باید در نظر گرفته شود، ادغام می کند.
| عامل انتخاب | سوالات کلیدی برای پاسخ | تاثیر بر انتخاب |
| گشتاور | گشتاور پیک و پیوسته مورد نیاز چقدر است؟ اینرسی بار چیست؟ | اندازه فیزیکی (قاب NEMA) و درجه جریان موتور را تعیین می کند. |
| سرعت | حداکثر سرعت کار چقدر است؟ چه شتابی لازم است؟ | بر نیاز به منبع ولتاژ بالاتر تأثیر می گذارد و بر گشتاور قابل استفاده تأثیر می گذارد. |
| دقت و وضوح | تحمل موضعی چیست؟ آیا حرکت صاف حیاتی است؟ | انتخاب زاویه گام (به عنوان مثال، 1.8 درجه در مقابل 0.9 درجه) و قابلیت میکرواستپ راننده را راهنمایی می کند. |
| محیط فیزیکی | درجه حرارت، رطوبت و سطوح آلاینده چقدر است؟ | الزامات مهر و موم (رده بندی IP)، کلاس عایق، و روش های خنک کننده را دیکته می کند. |
| سیستم برق | توان موجود چقدر است؟ از چه کنترل کننده ای استفاده می شود؟ | جریان/ولتاژ درایور سازگار و الزامات رابط را تعریف می کند. |
