موتور/کنترل BLDC یکپارچه: صرفه جویی در فضا و سیم کشی ساده شده

موتور DC بدون جاروبک با کنترلر یکپارچه (که اغلب به عنوان «موتور هوشمند» یا «واحد موتور درایو» شناخته می‌شود) دارای موتور، پردازش سنسور هال و مرحله قدرت (FETs/درایور) است که همگی در محفظه موتور قرار دارند یا مستقیماً به درپوش عقب آن متصل می‌شوند.

این طراحی نیاز به کابل های حجیم و محافظ بین موتور و یک درایور خارجی مجزا را از بین می برد. طراحی ماشین را ساده می کند، تعداد اجزای کلی را کاهش می دهد و با به حداقل رساندن تداخل الکترومغناطیسی (EMI) و ساده کردن پیچیدگی دسته سیم، قابلیت اطمینان سیستم را به طور قابل توجهی بهبود می بخشد. موتور دستورات سطح بالا (مانند CANbus، RS485 یا سیگنال های آنالوگ/PWM ساده) را مستقیماً می پذیرد.

مقدمه

پارامترهای دقیق و داده های عملکرد

RETEK: Plug-and-Play Motion Control for Robotics

Suzhou Retek Electric Technology Co. Ltd. بر توسعه سیستم عامل و الگوریتم های کنترل برای این واحدهای یکپارچه متمرکز است که امکان کنترل دقیق گشتاور، سرعت و موقعیت را فراهم می کند. این آینده سیستم های کنترل توزیع شده در رباتیک و AGV است که امکان مونتاژ سریع و مدولار و کاهش پیچیدگی نصب را برای مشتریان ما فراهم می کند.

برنامه های کاربردی

نکات برجسته فناوری پیشرفته

برنامه های کاربردی کنترل توزیع شده برای موتورهای BLDC یکپارچه

AGV/Mobile Robotics Wheel Drives: موتورهای ربات‌های متحرک خودران که در آن فضا ممتاز است و سیم‌کشی باید ساده باشد. چالش: استحکام، کنترل ساده در سطح بالا.
محرک های خطی صنعتی: درایوهایی که موتور/کنترل کننده باید در خود میله محرک ادغام شود.
اتوماسیون انبار (نقاله): موتور برای مناطق نوار نقاله غیرمتمرکز، نصب و نگهداری را ساده می کند.
ونتیلاتورها/پمپ های پزشکی: درایوهای فشرده و قابل اعتماد برای پشتیبانی از زندگی یا تجهیزات تشخیصی.

مشخصات فنی

استفاده صنعتی و تجاری

پارامترهای فنی (BLDC یکپارچه)

پارامتر	محدوده / مقدار معمولی	واحد
رابط کنترل	CANbus، RS485، PWM، آنالوگ	پروتکل
ولتاژ ورودی	12 تا 48	VDC (معمولی)
ویژگی های یکپارچه	محدودیت جریان، حفاظت حرارتی	ایمنی
قطر موتور	42 تا 80	میلی متر
حلقه بازخورد	سالن داخلی یا رمزگذار (اختیاری)	را تایپ کنید

اطلاعات تکمیلی

جزئیات و یادداشت های تکمیلی

خدمات تولید و سفارشی سازی

تولید شامل یک تست جامع "سوختن" است که در آن موتور و درایو با هم تحت بار کار می کنند تا پایداری حرارتی و قابلیت اطمینان الکترونیکی بررسی شود.

توسعه سیستم عامل سفارشی: نوشتن الگوریتم‌های کنترلی خاص برای برنامه‌های مشتری (به عنوان مثال، رمپ‌های شتاب سفارشی، پروفایل‌های فعلی).
یکپارچه سازی پروتکل فیلدباس: پیکربندی کنترلر برای برقراری ارتباط از طریق پروتکل های اترنت صنعتی خاص (به عنوان مثال، EtherCAT Slave).
طراحی کانکتور سفارشی: ارائه کانکتورهای خاص صنعتی M12 یا مهر و موم اختصاصی برای ورودی/خروجی برق و ارتباط.
سر دنده سیاره ای یکپارچه: ارائه واحد یکپارچه موتور/کنترل از پیش مونتاژ شده با یک گیربکس سیاره ای برای خروجی گشتاور بالا.

خدمات و پشتیبانی

مزایای فنی و ویژگی های اصلی طراحی

سیم کشی ساده شده: حذف کابل های موتور جداگانه، صرفه جویی در هزینه و کاهش زمان نصب.
کاهش EMI: سوئیچینگ فرکانس بالا مستقیماً در مجاورت موتور اتفاق می افتد و نویز الکترومغناطیسی تابش شده را به حداقل می رساند.
ردپای فشرده: تراکم اجزا را به حداکثر می رساند و فضای ارزشمند کابینت را آزاد می کند.
کنترل هوشمند: امکان پردازش محلی حلقه های کنترل، تشخیص و ارتباطات فیلدباس سطح بالا را فراهم می کند.
حفاظت پیشرفته: درایور داخلی از نظر حرارتی به محفظه موتور جفت می شود و امکان کاهش حرارتی و حفاظت دقیق را فراهم می کند.

سوالات متداول

سوالات متداول در مورد موتورهای BLDC یکپارچه

س: اگر کنترلر خراب شود، آیا باید کل موتور را تعویض کنم؟
پاسخ: بسته به طراحی، برخی از واحدها اجازه تعویض برد کنترلر را می دهند، اما در نسخه های بسیار کوچک، آنها اغلب به عنوان یک واحد مهر و موم می شوند، به این معنی که گاهی اوقات نیاز به تعویض کامل است، که یک مبادله برای فشردگی است.

س: آیا این واحدها در معرض آسیب حرارتی هستند؟
پاسخ: درایوهای یکپارچه باید گرمای خود را به دقت مدیریت کنند. آنها اغلب از محفظه فلزی موتور به عنوان هیت سینک استفاده می کنند، بنابراین دمای کار باید کنترل شود، به خصوص اگر موتور اغلب با حداکثر گشتاور کار کند.

س: چه نوع سیگنال ورودی بیشتر رایج است؟
پاسخ: CANbus (شبکه ناحیه کنترل کننده) یا RS485 بسیار ترجیح داده می شود، زیرا به موتورهای متعدد اجازه می دهد تا در یک خط ارتباطی واحد برای حرکت هماهنگ و کنترل توزیع شده شبکه شوند.

منابع

راهنمای انتخاب مواد پیشرفته

محفظه/هیت سینک: درپوش انتهایی آلومینیومی با طراحی سفارشی و سنگین با پره های حرارتی برای انتقال موثر گرما از FET های یکپارچه.

PCB: مواد PCB درجه حرارت بالا با آثار مس ضخیم برای کنترل جریان های برق در فضای محدود.

مهر و موم: واشر و ترکیب گلدانی که برای محافظت از وسایل الکترونیکی در برابر گرد و غبار و رطوبت استفاده می شود (اغلب به درجه IP54 یا IP65 می رسد).

About Suzhou Retek Electric Technology Co., Ltd.

برخلاف سایر تامین کنندگان موتور، سیستم مهندسی Retek از فروش موتورها و قطعات ما توسط کاتالوگ جلوگیری می کند زیرا هر مدل برای مشتریان ما سفارشی شده است. مشتریان این اطمینان را دارند که هر قطعه ای که از Retek دریافت می کنند با توجه به مشخصات دقیق آنها طراحی شده است. کل راه حل های ما ترکیبی از نوآوری ما و همکاری نزدیک با مشتریان و تامین کنندگان ما است.

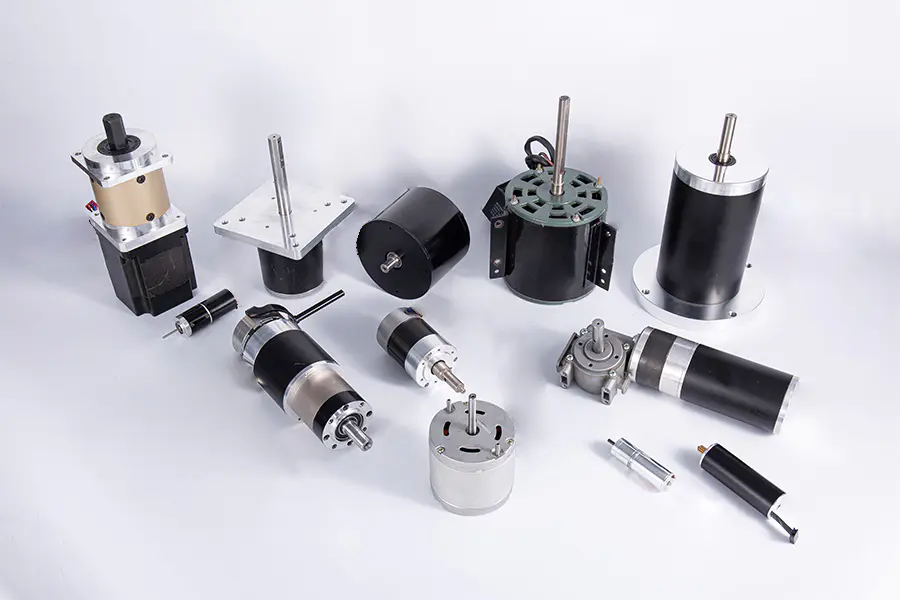

As China موتور DC بدون جاروبک با کنترلر یکپارچه Manufacturers and Wholesale موتور DC بدون جاروبک با کنترلر یکپارچه OEM/ODM Suppliers, Retek business consists of three platforms: Motors, Die-Casting and CNC manufacturing and wire harness. Retek products are widely supplied for residential fans, vents, boats, airplanes, medical facilities, laboratory facilities, trucks and other automotive machines.

به ارسال RFQ برای ما خوش آمدید، اعتقاد بر این است که بهترین محصولات و خدمات مقرون به صرفه را در اینجا دریافت خواهید کرد!
